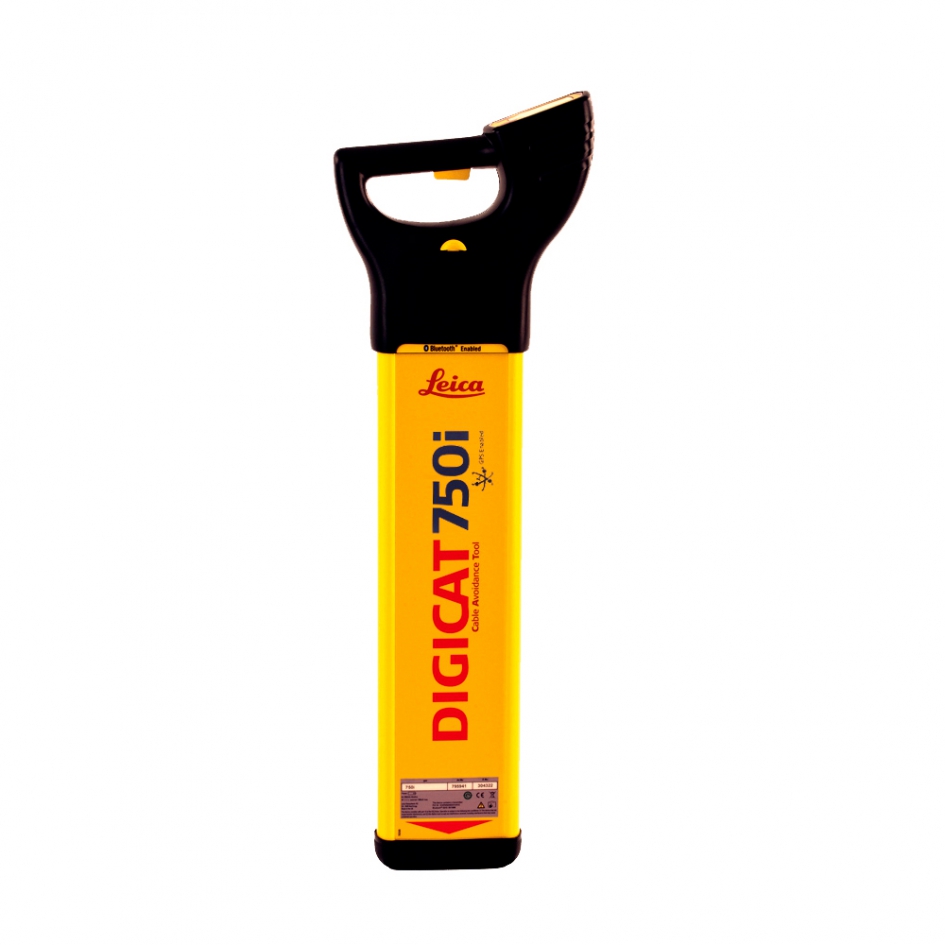

Трассоискатель Leica Digicat i750

Трассоискатель Leica Digicat 750i выполняет те же функции, что и Digicat 650i, но имеет встроенный блок GPS для позиционирования.

В локаторах Leica Digicat используется современная технология обработки сигнала Digital Signal Processing (DSP). После обработки электромагнитного излучения от подземных коммуникаций локатор указывает их расположение. Пассивные и активные режимы работы (см ниже).
Генераторы Leica Digitech 100t/300t необходимы для облегчения локализации коммуникаций, в т.ч. поиска трасс, не излучающих электромагнитный сигнал.

Программное обеспечение Digicat анализирует данные и представляет их в визуальном и звуковом виде (позволяя оценить, в каком направлении расположен объект). Маркируют положение коммуникаций прямо на поверхности земли или при помощи ГИС-устройств (для связи с ними имеется Bluetooth), так что бригада, выполняющая земляные работы может оперативно скорректировать свои планы. Leica Digicat 750i поддерживает работу с полевым ГИС-контроллером, таким как Zeno 10 или 15, что позволяет бюджетно и эффективно организовать сбор геоданных и провести инвентаризацию подземных коммуникаций. Digicat 750i ведет поиск подземных проводников, принимая испускаемый ими электромагнитный сигнал. Точный поиск подземных коммуникаций, чтобы избежать их разрыва или повреждения.

Digicat 750i и генератор Digitex используются для определения глубины заложения кабеля или трубы. Значение глубины передается в контроллер по Bluetooth, а ПО Leica Zeno field позволяет определить координаты объекта. Можно также дополнительно включать изображения и комментарии, такие как: Тип и диаметр коммуникации; Дата и время инвентаризациии; Техническое состояние; Имя оператора и примечание.

Режимы работы трассоискателя Digicat:

«Напряжение» (пассивный) – обнаружение объектов по сигналам частотой 50Гц,
«Авто» (пассивный) — совместное использование режимов «Напряжение» и «Радио» для обнаружения объектов по сигналам частотой 50Гц — 60Гц,
«Радио» (пассивный) – обнаружение объектов по сигналам частотой 15 — 60кГц,
активный режим с индукционной передачей сигнала в трассируемый объект (используются частоты из ряда 512, 640, 8192, 32768Гц); работа на частотах 512 и 640Гц позволяет отслеживать трассу на больших расстояниях от генератора,
активный режим с гальванической передачей сигнала в трассируемый объект (используются частоты из ряда 512, 640, 8192, 32768Гц),
активный режим с использованием трассопоискового кабеля (для непроводящих объектов),
активный режим с использованием зонда Digimouse (для непроводящих объектов).

Характеристики трассоискателя Digicat 750i:

диапазон измерения глубины: от 0,3 до 3м в режиме «Напряжение» и активных режимах, от 0,3 до 2м в режиме «Радио» и до 10м с использованием опционального зонда Digimouse,
точность измерения глубины ±10%,
рабочие условия: температура от -20 до 50ºС, относительная влажность не более 95% без конденсата,
выходная мощность генератора: 1Вт,
время работы генератора от батарей (4 батареи размера D): 30 часов,
степень защиты корпуса генератора: IP 65 с закрытой крышкой,
габаритные размеры генератора: 280х260х180 мм,
масса генератора: 2,95 кг,
время работы приемника от батарей (6 батарей размера АА): 40 часов,
степень защиты корпуса приемника: IP 54,
габаритные размеры приемника: 760х265х85 мм,
масса приемника: 2,7 кг.
